سلسلة H EV فيوز 750VDC

تم تحسين الصمامات من النوع H والنوع J على التوالي لسيناريوهات التطبيقات المختلفة. يعتبر المصهر من النوع H، بتصميمه المدمج وحجمه الصغير، مناسبًا للغاية للسيارات الكهربائية صغيرة الحجم ذات المساحة المحدودة. ومع ذلك، فإن المصهر من النوع J أكبر حجمًا ولديه قدرة حمل تيار أعلى، مما يجعله أكثر ملاءمة للسيارات الكهربائية كبيرة الحجم والمركبات الكهربائية.

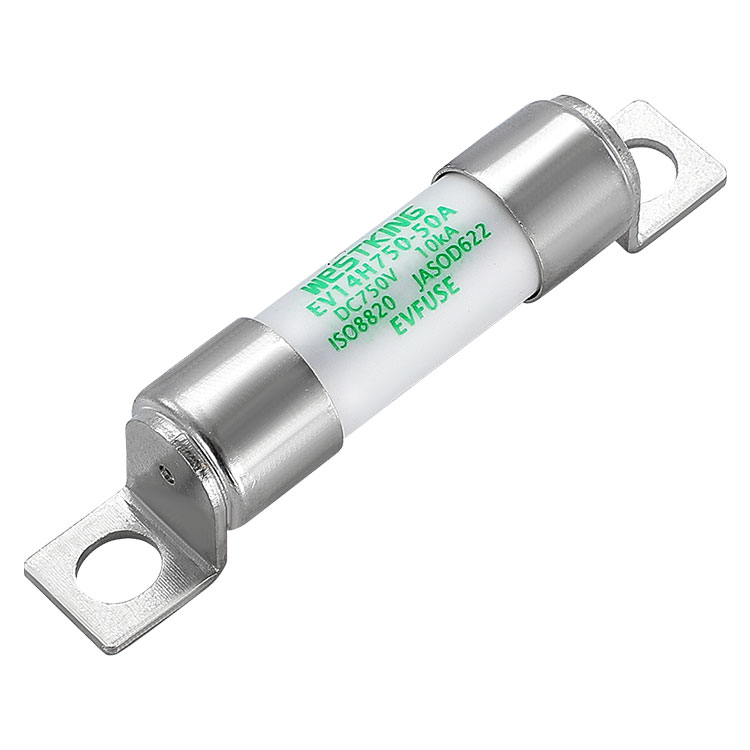

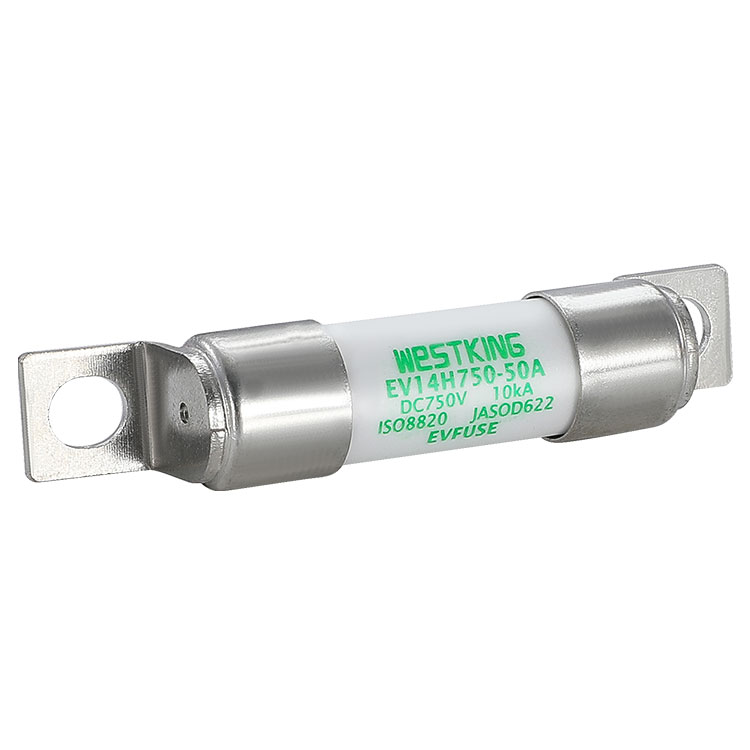

EV14H750 عبارة عن فتيل حماية جديد لمركبات الطاقة تم إنتاجه بواسطة WESTKING، وهو مصمم لمنصات الجهد الكهربائي الأقل من 750VDC. يتم استخدامه بشكل أساسي لحماية الدوائر الفرعية ويبلغ الحد الأقصى لنطاق التيار 60 أمبير. يتميز هذا المصهر بحجم صغير وقدرة كسر عالية، مما يجعله خيارًا ممتازًا للسيارات الكهربائية

سلسلة H EV فيوز 750VDCمعلومات تقنية

سلسلة H EV فيوز 750VDCوصف المادة:

1- أنبوب المصهر مصنوع من سيراميك الألومينا عالي القوة بنسبة 95%،

2- يستخدم عنصر المصهر مادة يابانية مستوردة ويخضع لختم دقيق.

سلسلة H EV فيوز 750VDCالعملية الهيكلية:

1- يتم تثبيت الأجزاء النحاسية المعدنية ثم لحامها مرة أخرى؛

2- يعتمد رمل الكوارتز الداخلي على عملية المعالجة الفريدة من WESTKING، مما يمنع انفصال المنتج ورذاذ القوس الناتج عن أخطاء الخط أثناء التشغيل الديناميكي.

سلسلة H EV فيوز 750VDCالمعايير

ISO8820-8

احصل على D622

تم تصنيعه بموجب نظام الجودة ITAF16949 للامتثال لمتطلبات السيارات

متوافق مع RoHS

إعلان الوصول متاح عند الطلب

سلسلة H EV فيوز 750VDCالميزات/المزايا الرئيسية

مقاومة قوية للارتفاع الحالي

متسامح مع ظروف القيادة القاسية

خصائص الصهر الآمنة والموثوقة

حماية مزدوجة ضد التحميل الزائد والدوائر القصيرة

ارتفاع درجة الحرارة المنخفضة واستهلاك الطاقة، مما يزيد من نطاق البطارية

قدرة كسر عالية

سلسلة H EV فيوز 750VDCالتطبيقات

حماية حزمة البطارية

بنكو دلتا آسيا وPDU

صندوق توصيل البطارية للمساعدين

كل هذا

تخزين الطاقة الكهربائية

شاحن بطارية

حماية حزمة المكثفات الفائقة

حماية احتياطية لمرحل/فاصل/مفتاح التيار المستمر

قطع اتصال أمان الصيانة (MSD)

الشهادات

is09001 iatf16949

أصل

الصين

خصائص EV FUSE t-I

مخطط معامل تصحيح درجة الحرارة

وصف:

1. يعمل المصهر بشكل طبيعي ضمن نطاق درجة الحرارة من -5 درجة مئوية إلى 40 درجة مئوية، ولا يلزم أي تصحيح إضافي.

2. شروط الاستخدام المسموح بها هي -40 درجة مئوية إلى 85 درجة مئوية.

3. ضمن نطاق شروط الاستخدام المسموح بها، راجع هذا الجدول.

دعنا نقدم لك WESTKING EVFUSE، يجب أن يكون هيكل مصهر EV الآمن والموثوق على هذا النحو

1-تم تثبيت الغطاء المعدني والأرجل النحاسية الأرجوانية وإعادة لحامها لضمان عدم سقوطها بسبب الاهتزاز.

2-أنبوب المصهر مصنوع من السيراميك عالي الألومينا الذي يتحمل تأثير القوس الكهربائي ولا يتشوه تحت درجات الحرارة العالية.

3-عنصر المصهر مختوم بدقة من مواد سبائك يابانية مستوردة، مما يضمن المتانة ضد الصدمات الحالية.

4-وسيلة إطفاء القوس هي رمل الكوارتز عالي النقاء، والذي يتم تنظيفه ومعالجته بشكل انتقائي.

5-يتم استخدام عملية المعالجة التي طورتها شركة WESTKING لإصلاح رمل الكوارتز، مما يمنع عنصر المصهر من الانفصال عن طريق الاهتزازات ويقلل بشكل فعال من شدة تأثير القوس الكهربائي.

6- يتم استخدام وصلة تداخل للأغطية الطرفية الداخلية والخارجية لتقليل المقاومة.
