NT00 NT1 NT2 NT3 NT4 روابط الصمامات
ويستكينج NH(NT) فيوزمناسب لـ 50 هرتز أو 60 هرتز، وقد حصل على شهادة CCC، ويستخدم بشكل شائع في المجالات الصناعية والاتصالات. على عكس المنتجات الأخرى المصنوعة في المصنع، يمكن لـ NH(NT) FUSE من WESTKING تلبية متطلبات التطبيق في ثلاثة مستويات جهد مختلفة، 500VAC، 690VAC، و440VDC. إنه يستخدم السيراميك عالي القوة والنحاس الأرجواني كوصلة، والتي تتميز بمزايا ارتفاع درجة الحرارة المنخفضة وانخفاض استهلاك الطاقة.
إرسال استفسار
وصف المنتج
تم تصميم WESTKING NH(NT) FUSE كمصهر من النوع الإضافي، بما في ذلك:
قاعدة المصهر (بما في ذلك الغطاء الطرفي ودرع الطور)
اتصال الصمامات في اتصال مع النصل
جهاز استبدال المصهر (ساحب مصهر HRC ذو الجهد المنخفض)
إن مصهر NH من النوع "gG" عبارة عن مصهر ذو قدرة كسر كاملة النطاق، يستخدم لحماية الكابلات والمعدات. يمكنها مقاطعة أي زيادة تيار، بدءًا من تيار الصهر الأدنى وحتى كسر القدرة. لذلك، يمكن استخدامها بمفردها كحماية وأيضًا حماية المعدات الكهربائية والمنشآت الصناعية من تأثير تيارات الدائرة القصيرة العالية جدًا.
معلومات تقنية
| يكتب | الفولطية | التيارات المقدرة |
| NH00(NT00)-أمبير | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 4A-6A-10A-16A-20A-25A-32A-36A40A-50A-63A-80A-100A-125A-160A |
| NH1(NT1)-أمبير | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 63A-80A-100A-125A-160A-200A-224A-250A |
| NH2(NT2)-أمبير | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 125A-160A-200A-250A-300A-315A-355A-400A |
| NH3(NT3)-أمبير | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 315A-355A-400A-425A-500A-630A |
| NH4(NT4)--أمبير | 400 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 800A-1000A-1250A |
المعايير
IEC60269.1
IEC60269.2
DIN43620
متوافق مع RoHS
إعلان الوصول متاح عند الطلب
الميزات/المزايا الرئيسية
قدرة كسر عالية
تقييمات مختلفة لمستويات التيار والجهد
هيكل بسيط، سهل التركيب والصيانة
القدرة على التكيف البيئي الجيد والمتانة
التطبيقات
أنظمة توزيع الطاقة الصناعية:
بناء الأنظمة الكهربائية
أنظمة الطاقة
أنظمة الطاقة المتجددة
مواصلات
المعدات الإلكترونية وأنظمة التحكم
الشهادات
• is09001 iatf16949 CCC
أصل
الصين

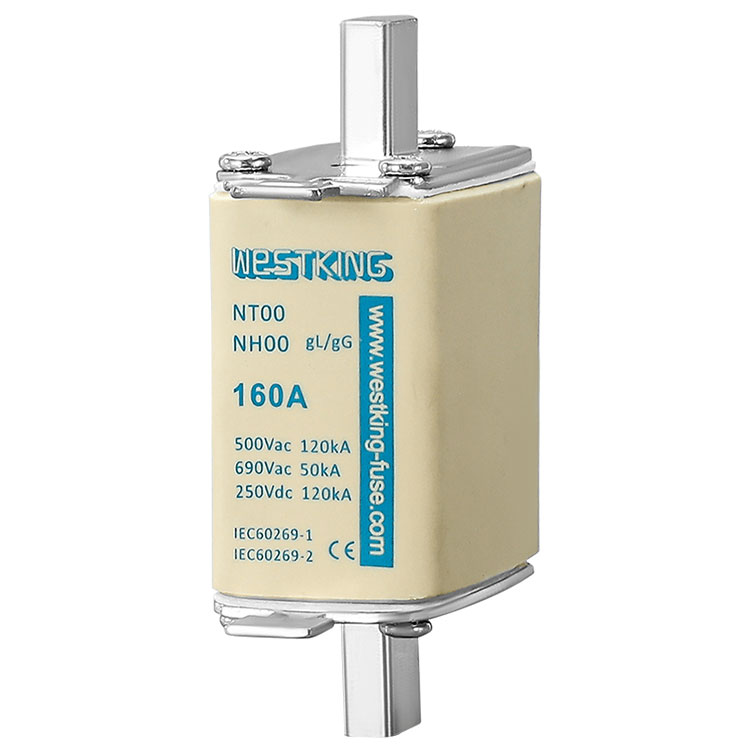

وصلة منصهر السكين NH00(NT00).
| يكتب | التصنيف الحالي (أ) | الفولطية | كسر القدرة | الطاقة (ث) | الوزن (جرام) |
| NH00 NT00 رابط الصمامات | 4 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 1.5 | 200 |
| 6 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 1.6 | ||
| 10 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 1.7 | ||
| 16 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 2.0 | ||
| 20 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 2.5 | ||
| 25 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 3.1 | ||
| 32 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 3.5 | ||
| 36 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 3.8 | ||
| 40 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 4.0 | ||
| 50 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 5.3 | ||
| 63 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 6.1 | ||
| 80 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 6.9 | ||
| 100 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 10.0 | ||
| 125 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 11.0 | ||
| 160 | 500 فولت تيار متردد/690 فولت تيار متردد/250 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 12.0 |
وصلة منصهر السكين NH1(NT1).
| يكتب | التصنيف الحالي (أ) | الفولطية | كسر القدرة | الطاقة (ث) | الوزن (جرام) |
| NH1 NT1 رابط الصمامات | 63 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 7.5 | 400 |
| 80 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 8.3 | ||
| 100 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 12.0 | ||
| 125 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 13.4 | ||
| 160 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 16.5 | ||
| 200 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 20.0 | ||
| 224 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 22.3 | ||
| 250 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 23.0 |
وصلة منصهر السكين NH2(NT2).
| يكتب | التصنيف الحالي (أ) | الفولطية | كسر القدرة | الطاقة (ث) | الوزن (جرام) |
| NH2 NT2 رابط الصمامات | 125 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 21.0 | 610 |
| 160 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 22.5 | ||
| 200 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 27.0 | ||
| 250 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 28.6 | ||
| 300 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 32.0 | ||
| 315 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 32.4 | ||
| 355 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 33.5 | ||
| 400 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 34.0 |
وصلة منصهر السكين NH3(NT3).
| يكتب | التصنيف الحالي (أ) | الفولطية | كسر القدرة | الطاقة (ث) | الوزن (جرام) |
| NH3 NT3 رابط الصمامات | 315 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 35.0 | 820 |
| 355 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 36.0 | ||
| 400 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 38.1 | ||
| 425 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 40.1 | ||
| 500 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 45.2 | ||
| 630 | 500 فولت تيار متردد/690 فولت تيار متردد/440 فولت تيار مستمر | 120 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 48.0 |

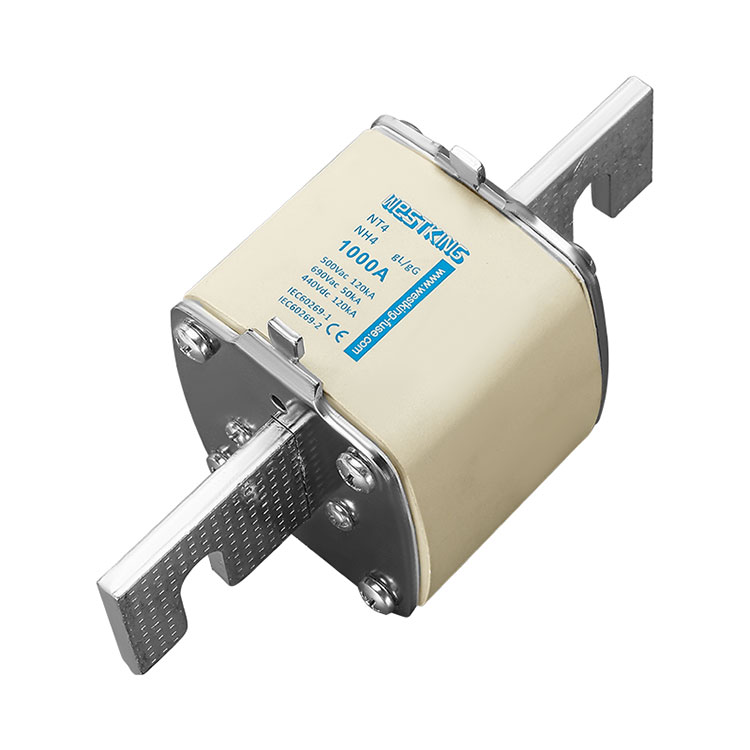

وصلة منصهر السكين NH4(NT4).
| يكتب | التصنيف الحالي (أ) | الفولطية | كسر القدرة | الطاقة (ث) | الوزن (جرام) |
| NH4 NT4 رابط الصمامات | 800 | AC400V/AC690V/DC440V | 100 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 75.0 | 1950 |
| 1000 | AC400V/AC690V/DC440V | 100 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 90.0 | ||
| 1250 | AC400V/AC690V/DC440V | 100 كيلو أمبير/50 كيلو أمبير/100 كيلو أمبير | 110.0 |
رن الوقت الحالي لروابط الصمامات "gG".
رابط NH فيوز
رسم تخطيطي للمقطع العرضي
يتضمن الهيكل النموذجي لمصهر NH (NT) وضع عنصر المصهر بين نقطتي اتصال محددتين للشفرات وتغليفه داخل عازل أنبوبي سيراميكي بمقطع عرضي بيضاوي أو مستطيل. يتم تثبيت نقاط اتصال الشفرة على لوحة نهائية باستخدام مقبض إمساك متوافق مع مقبض بديل NH القياسي، مما يسمح بإدخال المصهر وإزالته. سيتم فتح جهاز المؤشر، إما مؤشر محمل بنابض على السطح الخارجي أو مؤشر زر أمام المصهر، عندما يذوب سلك المؤشر للإشارة إلى تشغيل المصهر.
إن عنصر المصهر الذي يحدد خصائص التيار الزمني للمصهر وارتفاع درجة حرارته، مصنوع من شريط النحاس أو الفضة ويتم تصنيعه بعناية ودقة. يضمن سمك الشريط الموحد، والتوصيل الجيد، والقطع عالي الدقة تبديدًا منخفضًا للطاقة والامتثال لخصائص الوقت الحالي المحددة.
يمنع الجسم الخزفي طرد الغازات الساخنة والمعادن المسالة إلى البيئة. وهي مصنوعة من مادة السيراميك الصناعية عالية الجودة مثل التلك أو الألومينا، والتي يمكنها تحمل درجات الحرارة العالية والضغوط المتولدة أثناء التشغيل.
تحتوي اللوحة النهائية على مقبض إمساك متوافق مع مقبض بديل NH القياسي، مما يسمح بإدخال المصهر وإزالته بالمقبض. جنبًا إلى جنب مع أنبوب السيراميك، تشكل اللوحة النهائية غلافًا مقاومًا للضغط لتبديل القوس.
رمل السيليكا ضروري للحد من التيار. تستخدم شركة WESTKING New Energy عمومًا رمل السيليكا البلوري ذو النقاء الكيميائي والمعدني العالي (محتوى أكسيد السيليكون أكبر من 99.9%) والذي يكون خاليًا تمامًا من الرطوبة بعد التجفيف. يعد توزيع حجم الجسيمات المحدد وكثافة التعبئة المثالية لرمل السيليكا من المتطلبات الأساسية لتبديل الوظيفة.
يمكن لجهاز المؤشر اكتشاف فتيل التشغيل بسرعة. إذا كان لديه قوة زنبركية عالية بما يكفي، فيمكن أيضًا استخدامه كمهاجم لتشغيل مفتاح مصغر أو جهاز تحرير.
يمكن لحام أن يحول خصائص الوقت الحالي إلى تيار ذوبان أقل. عند اختيار اللحام، ينبغي إيلاء اهتمام خاص لتأثير سبائك اللحام على نقطة اللحام عندما يذوب. يجب أن يتم لحام اللحام في الموضع الصحيح ويجب أن تكون كمية اللحام مناسبة.
تُستخدم ملامسات الشفرة لتوصيل جسم المصهر والقاعدة كهربائيًا وميكانيكيًا، وهي مصنوعة من النحاس أو سبائك النحاس، مع سطح مطلي بالفضة. عند استخدامها في تطبيقات خاصة في الغازات المسببة للتآكل، يتم أيضًا استخدام نقاط الاتصال المطلية بالقصدير أو النيكل.
بفضل مواده عالية الجودة وحرفيته الرائعة، يوفر مصهر WESTKING NH ضمانًا موثوقًا للسلامة لنقل الطاقة وتوزيعها. أثناء الاستخدام، يجب الاهتمام بالكشف والصيانة لضمان الحالة الجيدة لكل مكون، مما يضمن التشغيل الآمن للمعدات الكهربائية.
